建筑幕墻作為現代城市建筑重要的組成部分。越來越受到業界的重視。近年來，常用幕墻脫落的事件發生，存在較大的安全隱患，本文結合工程實際，針對掛鉤式上懸窗防脫落安裝，設計方面的不足進行改進和創新，確保上懸窗防脫落構件的可靠性和安全性，供建筑幕墻設計人員學習。

1 傳統掛鉤式上懸窗防脫系統的改進

傳統掛鉤式上懸窗(如圖一、圖二所示)的防脫構件在開啟扇玻璃縫隙的下側，這種防脫構件在安裝幕墻橫梁時可通過滑槽滑入橫梁當中，但由于防脫構件的左右限位角片需在安裝開啟扇時才能安裝，在實際施工當中，限位角片的安裝難度很大，因此在很多工程中左右限位構件很容易被施工人員遺漏。當左右限位角片缺失時，在開啟扇長期的開啟和關閉的使用過程中，防脫構件會產生一個向左或向右的位移。如果防脫構件正好處于開啟扇扇框開口位置時，防脫構件將喪失其防脫的功能，從而導致開啟扇在自然或人為因素下脫落事件的發生。
　　針對傳統掛鉤式上懸窗的防脫構件和其左右限位角片的安裝缺陷，對上懸窗系統防脫構件和其限位角片的設計進行了改進，將上懸窗防脫構件及其限位角片設置于玻璃面板的縫隙位置(如圖三所示)。與傳統掛鉤式上懸窗的防脫構件安裝方法一致，防脫構件在安裝橫梁時通過滑槽滑入，開啟扇安裝完成后再通過玻璃面板縫隙位置安裝防脫構件限位角片，安裝簡便易行、開啟扇安全可靠，是一套值得推廣使用的上懸窗系統。

　                                                                         　圖一掛鉤式上懸窗橫剖節點

圖二傳統掛式上懸窗豎剖節點

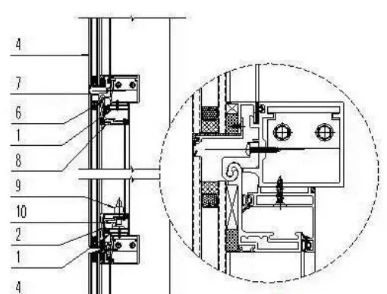

圖三改進后的掛式上懸窗豎剖節點

圖中： 1為上懸窗窗邊框;2為左、右、下窗扇框;3為伸縮風撐;4幕墻固定玻璃;5為幕墻立柱;6開啟扇上扇框;7為開啟扇扇防脫件L=100mm，設置2個;8為開啟扇防脫件限位角片L=100mm，設置2個;9為開啟執手;10為窗鎖點系統。

2 傳統掛鉤式上懸窗防脫系統的創新

由于傳統掛鉤式上懸窗的防脫構件在開啟扇玻璃縫隙的下側，安裝工序復雜，施工難度大。因此在很多工程中容易被施工人員遺漏，沒有安裝防脫件，導致開啟扇在后期使用過程中脫落，同時傳統掛鉤式上懸窗無法滿足30度的角度開啟。

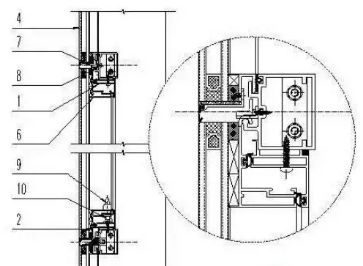

針對傳統掛鉤式上懸窗的防脫構件和其左右限位角片的安裝缺陷，本上懸窗系統改變傳統的設計思路，另辟蹊徑。通過將上懸窗開啟扇上扇框的掛鉤反向設置，以及開啟扇掛件和鋁合金橫梁采用分體式設計，二者通過機械連接固定(如圖四、圖五)。將上懸窗防脫構件和開啟扇掛件采用咬合的方式緊密配合，從而杜絕開啟扇脫落事件發生的可能。與傳統掛鉤式上懸窗相比，這種構造能實現更大角度的開啟，增大開啟扇的通風面積。由于開啟扇掛件及防脫和承重功能與一體，安裝更為簡便易行，防脫構造安全可靠，開啟角度大，是一套值得推廣使用的上懸窗系統。
